施工状況

簡易な施工により、工期も短く、安全性も向上します。

アース棒全景

新開発のアース棒により、設置抵抗値は確実にクリアします。

アース棒・リード線取付完了状況

特殊金具を設置しているため漏水が起きません。
既設セグメントのグラウトホールを利用するため、仕上げ工事が不要となります。

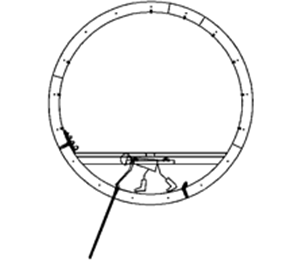

クラッドアース工法の施工手順

1. 1クラウトキャップを脱却し、クラウトホール取付金具及び口元装置を取り付けた後、セグメントコア削孔する。

2. 2クラッドアース棒削孔
   Φ40.5mmクラッドアース棒にΦ40.5mm二重管ロッドを足してアース棒で削孔する。

3. 3シール注入

4. 4Oリングを交換し、ロッドキャップを取り付ける

5. 5OH液注入

6. 6リード線接続金具を取付け、接地抵抗値を測定する。
